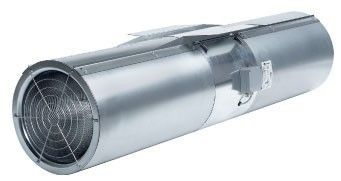

- Вентиляторы для струйной вентиляции - Jet вентиляции
- Система без воздуховодов - экономия до 45%
- Шумоизолированный корпус (50 мм минеральная вата) выполнен из оцинкованной стали
- Клеммная коробка установлена на корпусе, класс защиты IP66
- Две верии корпуса: круглый AJR и восьмигранный AJ8
Рекомендации по применению: Струйные вентиляторы Jet применяются в системах общеобменной вентиляции подземных и полуоткрытых автостоянок, крытых навесов, для проветривания туннельных сооружений, а также рециркуляции воздуха в зонах атриумов, обдува панорамных стеклянных конструкций. Система вентиляции не требует установки воздуховодов, поток воздуха подхватывается последующим вентилятором с предыдущего, перемещаясь от притока к вытяжке. За счет разряжения в поток подсасываются тяжелые фракции выхлопных газов.
Конструкция: Корпус вентилятора изготовлен из оцинкованной стали, рабочее колесо с фиксированным углом поворота лопаток - из литого под давлением алюминия. Вентилятор AJR/AJ8 оснащен защитными решетками на входе и выходе потока воздуха. Аэродинамические характеристики получены в лаборатории Systemair согласно стандартам DIN ISO 5801, DIN 24163 и AMCA 210-99.
Двигатель: Оснащен 3-фазным стандартным двигателем, который имеет встроенные термисторные контакты для подключения к внешнему устройству термозащиты от перегрева. Класс защиты двигателя IP55, класс изоляции F. На корпусе установлена клеммная коробка для подключения внешнего питания, класс защиты IP66.
Регулирование скорости: Скорость вентилятора можно регулировать с помощью частотного преобразователя
Монтаж: Вентиляторы Jet подвешиваются к перекрытиям с помощью монтажных кронштейнов, входящих в компрект поставки и установленных на корпусе
Сертификаты: Сертификаты соответствия РФ и Украины
Размеры
|
Схема подключения
