Крышный взрывозащищенный вентилятор серии DVV-EX 560D4-XL разработан для промышленного применения в опасных зонах взрывоопасного характера (категории 1 и 2, смеси 2G и 3G). Он обеспечивает эффективную вентиляцию при максимальном воздухообмене до 10700 м³/ч и работает в диапазоне температур от -20 до +40 °C.
Основные характеристики и их значение
- Энергоэффективность и мощность: вентилятор оснащён электродвигателем мощностью 2.769 кВт и мощностью на валу 1500 Вт, что обеспечивает производительную работу с низкими энергетическими затратами.
- Уровень шума: звуковое давление составляет 69 дБ(А) на расстоянии 4 м и 62 дБ(А) на 10 м, что гарантирует сравнительно низкий уровень шума для оборудования в своем классе.
- Регулировка скорости: скорость вращения регулируется посредством преобразователя частоты, что позволяет оптимизировать производительность и снизить энергопотребление в зависимости от потребностей объекта.
- Рабочая температура: устройство сохраняет эффективность и безопасность при эксплуатации в диапазоне температур окружающей среды от -20 до +40 °C, что расширяет возможности применения в различных климатических условиях.
- Взрывозащита и безопасность: вентилятор сертифицирован Ростехнадзором РФ, имеет сертификаты соответствия и допускается для работы в зонах с взрывоопасными смесями, что подтверждает его надежность и безопасность.
Уникальные особенности и преимущества
- Корпус из алюминия защищен от воздействия паров морской воды, что обеспечивает долгий срок службы даже в агрессивных средах, в то время как каркас выполнен из оцинкованной стали.
- Входной конус изготовлен из меди – материал, повышающий устойчивость к коррозии.
- Встроенные термисторы с выводами дают возможность подключения к устройствам тепловой защиты, предотвращая перегрев и обеспечивая дополнительную безопасность эксплуатации.
- Компактная клеммная коробка на корпусе упрощает монтаж и подключение.
- Монтаж на крышах зданий с возможностью быстрой установки при помощи дополнительных аксессуаров снижает время и затраты на запуск оборудования.
Области применения
Вентилятор DVV-EX 560D4-XL применяется для удаления горючих и негорючих воздушных сред из взрывоопасных зон промышленных объектов, таких как химические производства, нефтехимия, склады с горючими материалами, и другие помещения, где требуется надежное оборудование с высокой взрывозащитой и широким диапазоном рабочих температур.
Размеры и монтаж

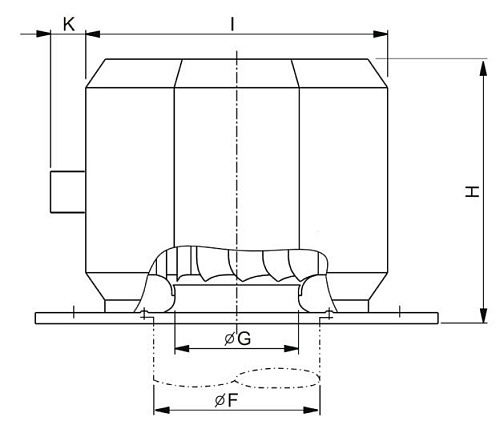

Диаметр входного конуса составляет 400 мм, что обеспечивает эффективный забор воздуха. Габариты вентилятора соответствуют стандартным крышиным установкам и обозначены на прилагаемой схеме, что упрощает планирование монтажа.
Важные технические параметры
| A | B | C | D | E | F | G | H | |
| DVV-EX 560D4 | 808 мм | 750 мм | 20 мм | 438 мм | 600 мм | 706 мм | 12 x M8 | 14 мм |
