Как подобрать канальный вентилятор Systemair по расходу воздуха

Канальный вентилятор подбирают не по максимальному расходу в карточке, а по рабочей точке: требуемый воздухообмен должен совпасть с производительностью вентилятора при расчётном сопротивлении сети. Поэтому до выбора нужны две величины — расход в м³/ч и потери давления в Па. Диаметр воздуховода, уровень шума, способ регулирования и режим работы проверяют после этого, но до заказа.

Какие данные собрать до подбора

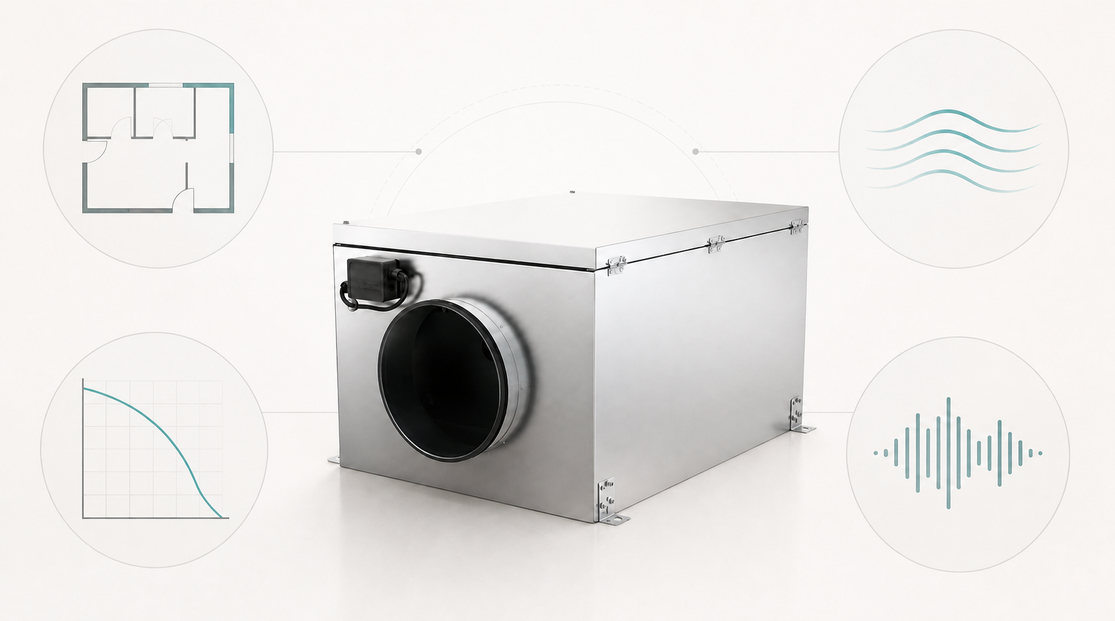

Сначала определяют назначение системы: приток, вытяжка или перемещение воздуха внутри технологической сети. Затем составляют схему с длинами прямых участков, поворотами, переходами, решётками, фильтрами, клапанами и шумоглушителями. Каждый элемент создаёт сопротивление, которое вентилятор должен преодолеть.

Расход получают из расчёта воздухообмена для помещений либо суммируют по обслуживаемым ветвям. Если одна вытяжная линия должна удалять 200 м³/ч из трёх зон, для магистрального участка ориентир составит 600 м³/ч. Складывать расходы можно только для ветвей, которые работают одновременно. Для систем с переменным режимом отдельно задают минимальную и максимальную нагрузку.

До обращения к аэродинамической характеристике стоит зафиксировать:

• расчётный расход воздуха и допустимое отклонение;
• суммарные потери давления на самом неблагоприятном пути;
• форму и присоединительный размер канала;
• температуру и состав перемещаемого воздуха;
• непрерывный, периодический или переменный режим;
• ограничение по шуму в помещении и у места установки.

Почему максимального расхода недостаточно

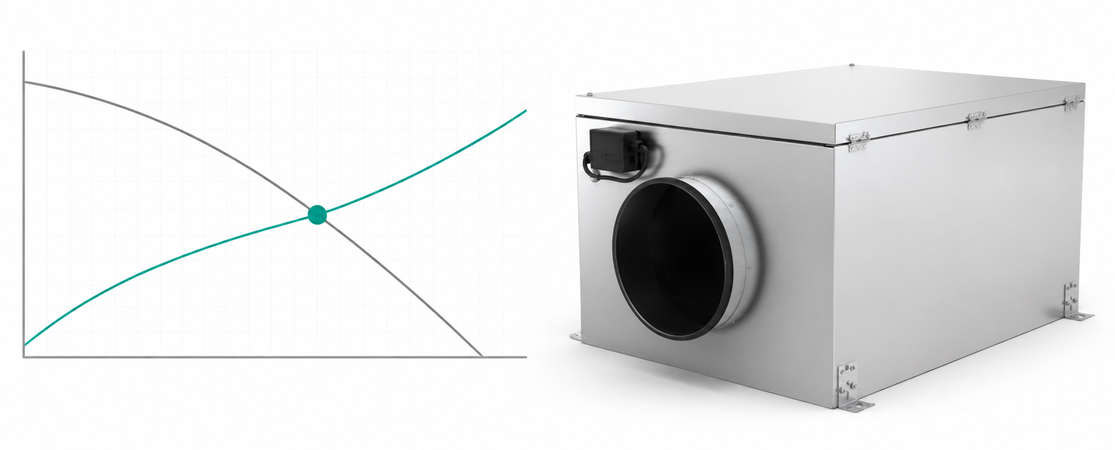

Производительность из краткой карточки обычно относится к одной из крайних точек характеристики. В реальной сети фильтр, клапан, изгибы и воздуховоды создают сопротивление. Чем оно выше, тем меньше фактический расход. Рабочую точку находят на пересечении кривой вентилятора и характеристики сети.

Например, расчёт требует 600 м³/ч, а потери на наиболее длинной ветви составляют 180 Па. Модель, у которой заявлено 600 м³/ч только при свободном выходе, задачу не решит. На графике нужно проверить, выдаёт ли она тот же расход при 180 Па. Если точка лежит за рабочей областью или у её края, выбирают другую модель либо пересматривают сеть: увеличивают сечение, сокращают лишние повороты, уточняют сопротивление решёток и фильтра.

График также защищает от чрезмерного запаса. Слишком мощный вентилятор приходится постоянно ограничивать, а скорость в каналах и шум могут оказаться выше расчётных. Небольшой резерв полезен на загрязнение фильтра и уточнение монтажа, но его величину связывают с конкретной схемой, а не добавляют одинаковый процент к любому проекту.

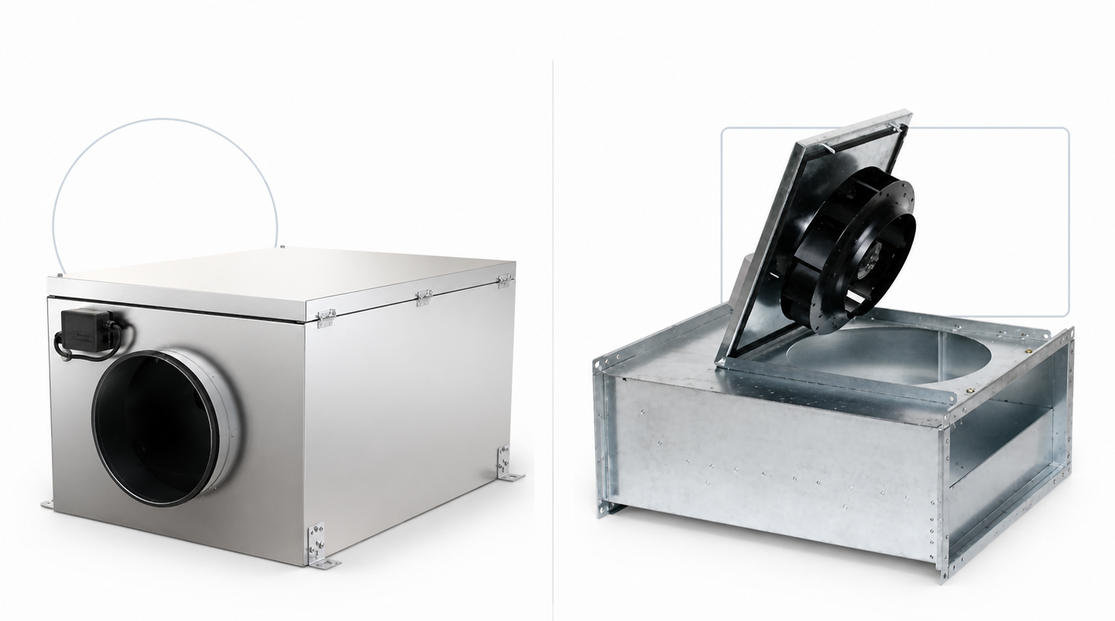

Круглый или прямоугольный канал

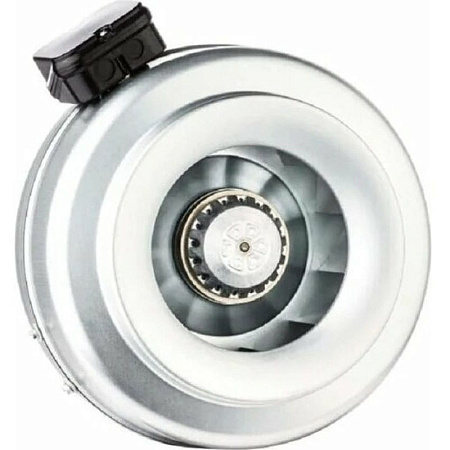

Форма вентилятора должна соответствовать сети. Для круглого воздуховода удобнее оборудование с круглыми патрубками: меньше переходов, проще монтаж и ниже риск получить незапланированные местные потери. В текущем каталоге собраны канальные вентиляторы для круглых каналов, включая шумоизолированные модели.

Пример такого исполнения — Systemair KVK Silent 315 EC. В каталоге для него указан максимальный воздухообмен 3070 м³/ч. Эта цифра очерчивает масштаб модели, но не заменяет проверку характеристики при расчётном давлении. Шумоизолированный корпус имеет смысл, когда вентилятор расположен близко к рабочей или жилой зоне; акустический расчёт всё равно учитывает шум в канале, на всасывании и выбросе.

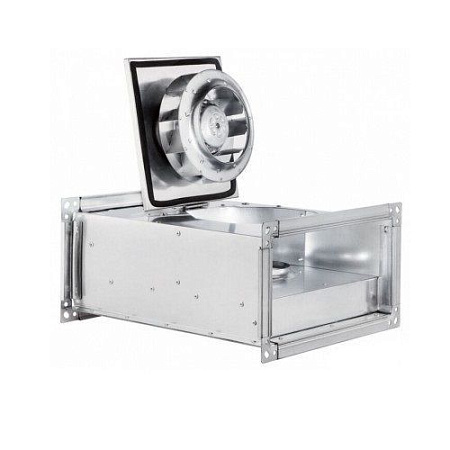

Для прямоугольной сети применяют соответствующее исполнение. В разделе вентиляторов для прямоугольных каналов к этому классу относится Systemair RS 50-25 sileo; в карточке указан максимальный расход 1534 м³/ч. Переход с прямоугольного сечения на круглое допустим, но его сопротивление и монтажная длина должны войти в расчёт.

Диаметр, скорость и шум связаны

Присоединительный диаметр нельзя выбирать отдельно от расхода. При одном и том же объёме воздуха уменьшение сечения повышает скорость потока. В результате растут потери давления и аэродинамический шум на решётках, отводах и дросселирующих элементах. Увеличение канала снижает скорость, но требует больше места и меняет стоимость сети.

Шум оценивают не по одной строке в карточке. Важны условия, при которых измерен показатель, частотный спектр, расстояние до вентилятора, конструкция воздуховодов и путь распространения звука. Эластичные вставки уменьшают передачу вибрации на сеть, а шумоглушитель ослабляет звук в канале. Эти элементы создают дополнительное сопротивление — их нельзя добавлять после подбора без повторной проверки рабочей точки.

Порядок подбора на условном примере

Предположим, вытяжная система должна перемещать 600 м³/ч. Расчёт самого неблагоприятного пути дал 180 Па с учётом воздуховодов, двух отводов, обратного клапана, решётки и чистого фильтра.

1. На графике рассматриваемой серии находят 600 м³/ч по горизонтальной оси и 180 Па по вертикальной.
2. Проверяют, проходит ли через эту область рабочая кривая модели и остаётся ли возможность регулирования.
3. Сверяют патрубок с проектным сечением. Если нужен переход, добавляют его сопротивление и пересчитывают точку.
4. Проверяют допустимую температуру воздуха, питание, управление и защиту двигателя по документации конкретного исполнения.
5. Оценивают шум для трассы до помещения. При добавлении шумоглушителя обновляют потери давления.

После монтажа фактический расход проверяют измерением и настраивают регулятором или системой автоматики в пределах, разрешённых для двигателя. Дросселирование заслонкой без расчёта лишь увеличивает сопротивление и не исправляет ошибочно выбранное оборудование.

Когда нужен инженерный расчёт

Упрощённого подбора мало для разветвлённой сети, нескольких режимов работы, переменного расхода, высокой температуры, загрязнённого воздуха или строгих требований к акустике. Инженер рассчитывает каждую ветвь, балансировку, переходные режимы и совместную работу автоматики. Отдельная проверка нужна при наружном монтаже, перемещении агрессивной среды и требованиях пожарной безопасности: стандартное исполнение вентилятора нельзя считать пригодным для таких условий без подтверждения документацией.

Правильная последовательность остаётся одинаковой: сначала расход, затем сопротивление сети и рабочая точка, после неё — сечение, шум и управление. Такой подход позволяет выбрать канальный вентилятор Systemair под фактическую систему, а не под максимальную цифру из таблицы.
